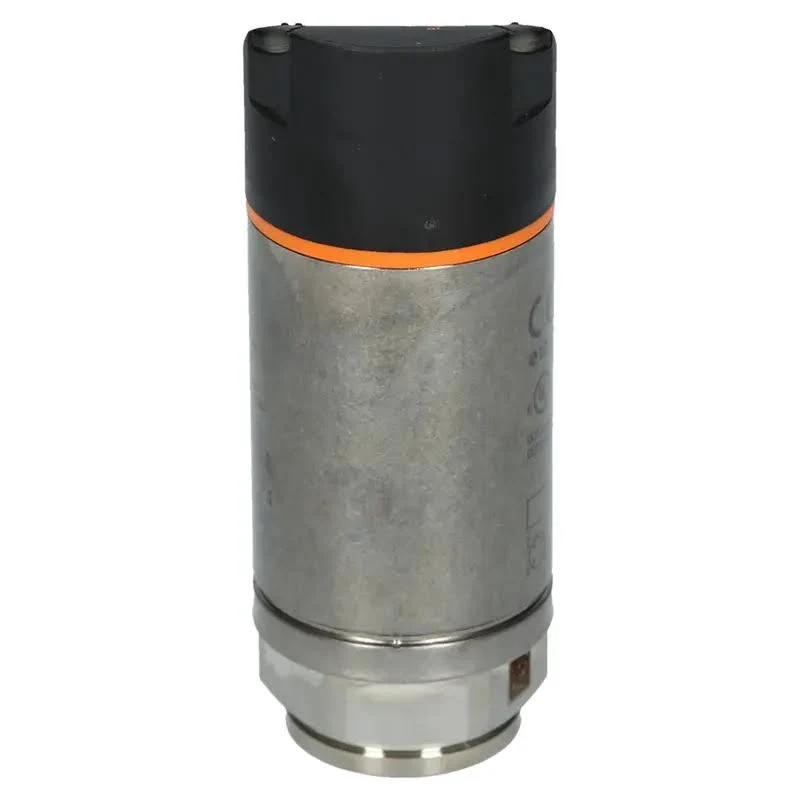

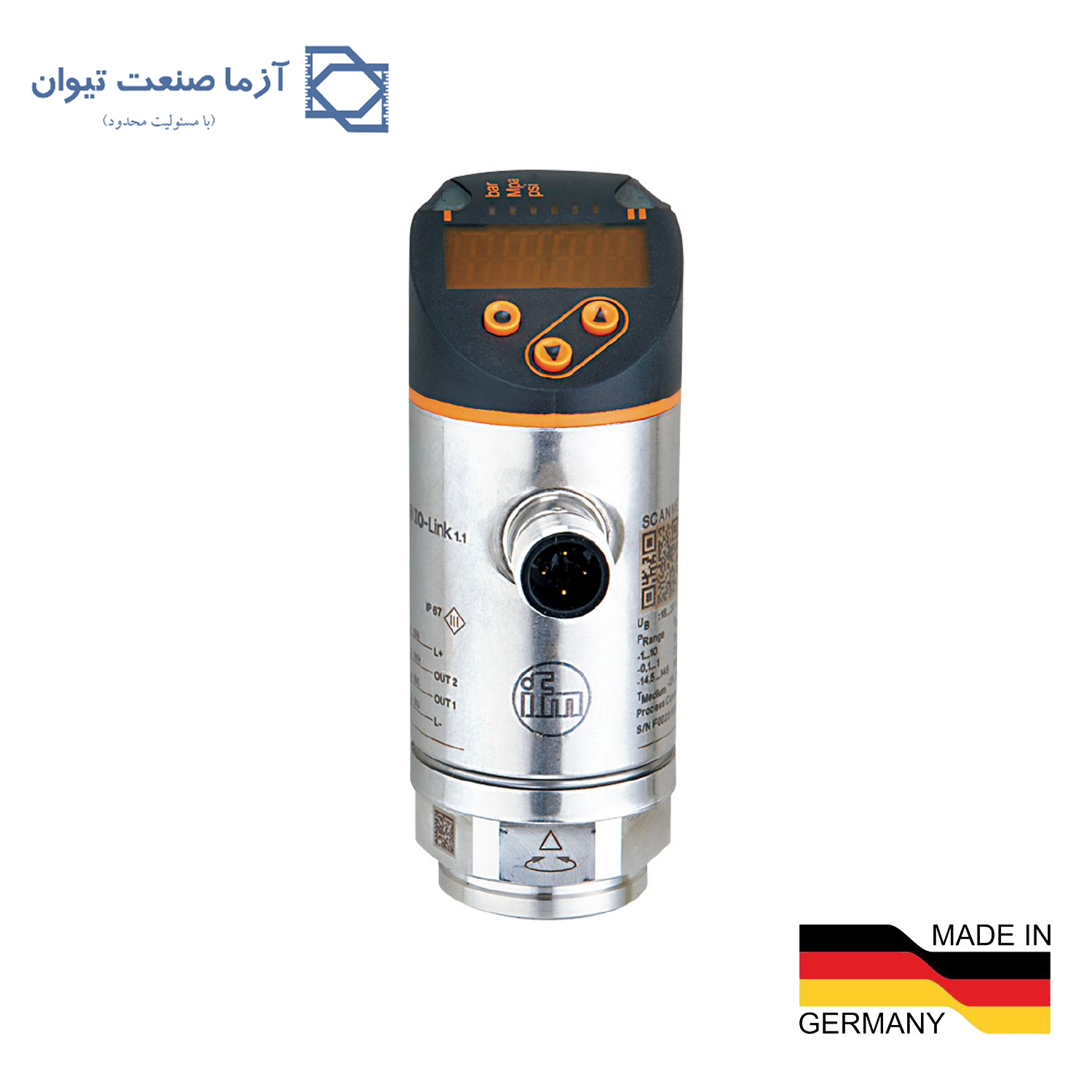

سنسور فشار IFM مدل PN2071
PN-250-SER14-MFRKG/US/ /V
محصولات مرتبط
- دو خروجی دیجیتال و یک خروجی آنالوگ قابل تنظیم.
- پشتیبانی از ارتباط IO-Link برای تنظیمات پیشرفته.
- نمایشگر LED دو رنگ (سبز/قرمز) برای نمایش محدوده فشار.
- طراحی مقاوم در برابر شوک، لرزش، و شرایط سخت صنعتی.
- جنس بدنه استیل ضدزنگ برای دوام و مقاومت در برابر خوردگی.
مشخصات فنی
محدوده اندازه‌گیری: 0 تا 250 بار (0 تا 3625 psi).
فشار ترکیدگی: 1200 بار (120 MPa).
دقت اندازه‌گیری: ±0.4% از بازه اندازه‌گیری.
پایداری بلندمدت: ±0.05% در هر 6 ماه.
عنصر اندازه‌گیری: سل فلزی نازک.
جنس بدنه: استیل ضدزنگ (316L) و پلاستیک مقاوم PBT.
کلاس حفاظتی: IP65 / IP67.
دمای کاری: -25 تا +80 درجه سانتی‌گراد.
دمای ذخیره‌سازی: -40 تا +100 درجه سانتی‌گراد.
اتصال فرآیند: رزوه‌ای G 1/4 (DIN EN ISO 1179-2).
ابعاد: قطر 34 میلی‌متر، طول 90.7 میلی‌متر.
وزن: 234.5 گرم
عملکرد الکتریکی
ولتاژ کاری: 18 تا 30 ولت DC
جریان مصرفی: کمتر از 35 میلی‌آمپر
خروجی دیجیتال: 2 عدد (PNP/NPN، قابل برنامه‌ریزی)
خروجی آنالوگ: 4-20 میلی‌آمپر یا 0-10 ولت (قابل تنظیم)
حفاظت‌ها: محافظت در برابر اضافه‌بار، اتصال معکوس و اتصال کوتاه
فرکانس سوئیچینگ: کمتر از 500 هرتز
نکات کاربردی
مناسب برای مایعات و گازها در محیط‌های صنعتی.
ایده‌آل برای استفاده در صنایع نفت و گاز، هیدرولیک، پتروشیمی و سیستم‌های پنوماتیکی.
دارای نشانگرهای LED برای نمایش وضعیت عملکرد و خطاها.
مقاومت بالا در برابر شوک (50g) و لرزش (20g در بازه 10 تا 2000 هرتز).
امکان نصب آسان با نمایشگر قابل چرخش برای تطبیق بهتر.
سایر اطلاعات
طول عمر مفید (MTTF): 129 سال.
تعداد سیکل‌های فشار قابل تحمل: 100 میلیون سیکل.
فشار کاری مجاز: تا 500 بار (50 MPa).
گشتاور توصیه‌شده برای نصب: 25 تا 35 نیوتن‌متر.
استانداردها
EMC: DIN EN 61000-6-2 / DIN EN 61000-6-3.
مقاومت در برابر شوک و لرزش: DIN EN 60068-2-27 / DIN EN 60068-2-6.
