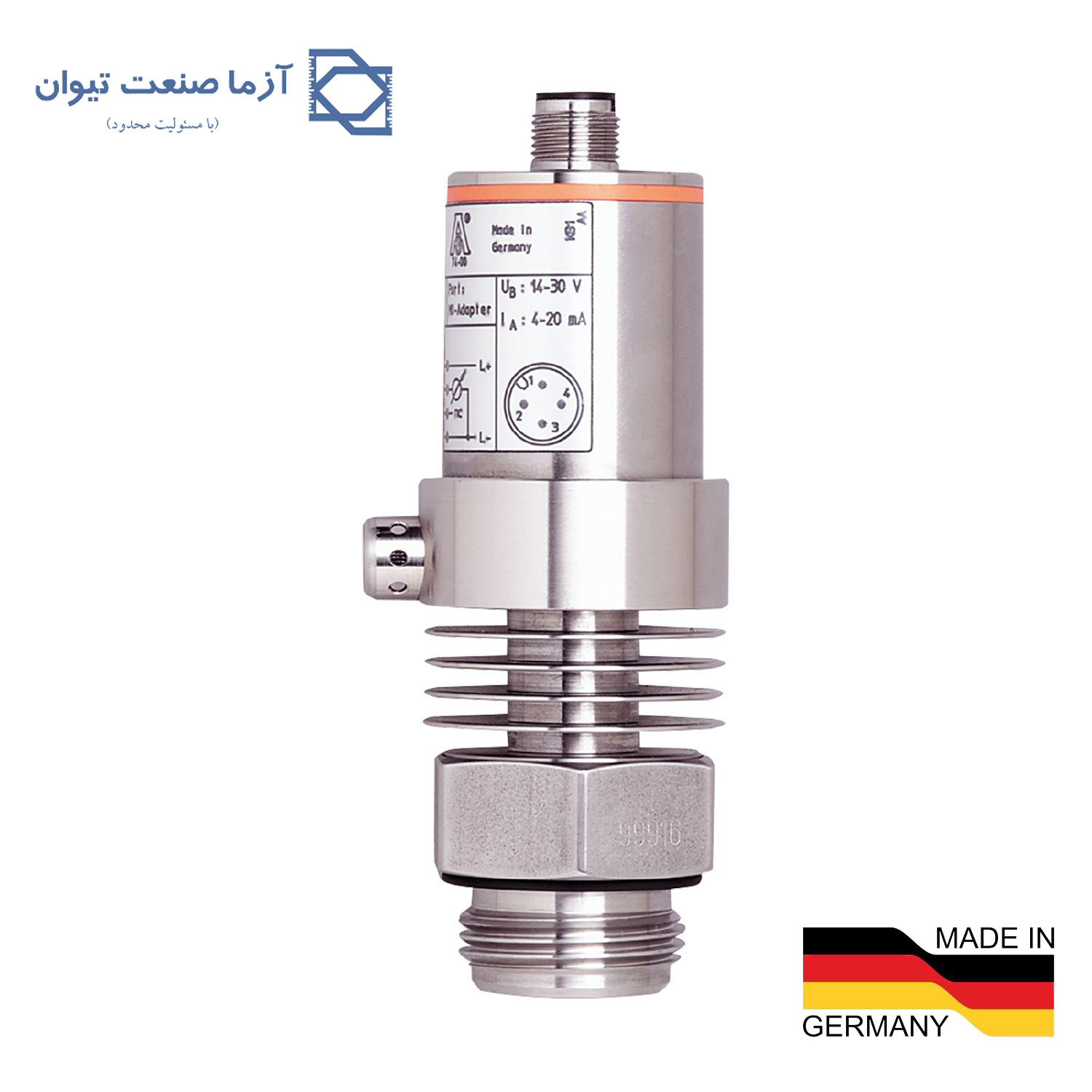

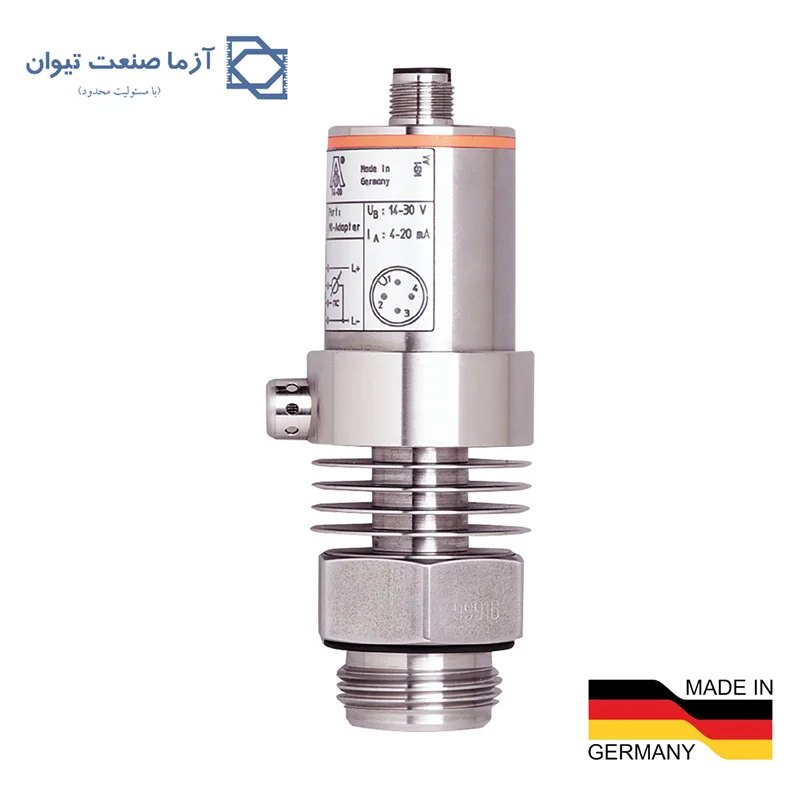

ترانسمیتر فشار IFM مدل PM2057
PM-001BRES30-E-ZVG/US/ /P
محصولات مرتبط
- نصب مستقیم Flush: بدون فضای مرده برای کاربردهای حساس مانند صنایع غذایی و نوشیدنی.
- خروجی آنالوگ مقیاس‌پذیر: قابلیت تنظیم نقطه صفر و بازه اندازه‌گیری.
- مقاوم در برابر مواد خورنده: بدنه استیل ضدزنگ و قطعات در تماس با سیال از جنس سرامیک و PTFE.
- مناسب برای سیالات گران‌رو و حاوی ذرات معلق.
- قابلیت استفاده در بازه دمایی گسترده: از -25 تا 125 درجه سانتی‌گراد.
- صنایع غذایی و نوشیدنی: برای نظارت دقیق بر سطح مخازن بدون آلودگی محیطی.
- سیالات گران‌رو: مانند مواد خمیری، دوغاب، و مایعات حاوی ذرات معلق.
- کنترل فشار هیدرواستاتیک: در مخازن و سیستم‌های لوله‌کشی.
ویژگی های کلیدی
محدوده اندازه‌گیری فشار:
-0.05...1 بار / -50...1000 میلی‌بار / -0.7...14.5 psi / -5...100 کیلوپاسکال.
خروجی آنالوگ: 4...20 میلی‌آمپر.
بدنه مقاوم: استیل ضدزنگ با درجه حفاظتی IP67.
قابلیت نصب مستقیم: بدون فضای مرده، مناسب برای کاربردهای حساس.
طراحی الکتریکی: امکان اتصال به صورت دو سیمه یا سه سیمه.
مشخصات فنی
عملکرد الکتریکی:
ولتاژ کاری: 14...30 ولت DC.
خروجی: سیگنال آنالوگ 4...20 میلی‌آمپر.
حداکثر بار: 550 اهم (در 24 ولت).
محافظت‌ها:
حفاظت اتصال معکوس.
حفاظت در برابر اضافه‌بار.
مشخصات فشار:
محدوده اندازه‌گیری: -0.05...1 بار.
فشار انفجاری: 30,000 میلی‌بار (3000 کیلوپاسکال).
فشار مجاز کاری: 10,000 میلی‌بار (1000 کیلوپاسکال).
دقت:
انحراف خطی: کمتر از ± 0.5 درصد بازه.
دقت بلندمدت: کمتر از ± 0.1 درصد بازه در هر سال.
تکرارپذیری: کمتر از ± 0.1 درصد بازه.
مشخصات فیزیکی:
ابعاد: قطر 34 میلی‌متر، طول 121.5 میلی‌متر.
وزن: 471.5 گرم.
جنس بدنه: استیل ضدزنگ (316L).
قطعات در تماس با سیال:
سرامیک (99.9% آلومینا).
PTFE.
استیل ضدزنگ (316L).
مشخصات محیطی:
دمای محیط کاری: -25 تا 80 درجه سانتی‌گراد.
دمای سیال: -25 تا 125 درجه سانتی‌گراد (145 درجه برای مدت 1 ساعت).
درجه حفاظتی: IP67.
نکات کاربردی
تنظیم‌پذیری بالا: قابلیت تنظیم صفر و بازه اندازه‌گیری.
مقاوم در برابر شوک و لرزش: با مقاومت شوک تا 50g و مقاومت لرزش تا 20g.
سازگاری با استانداردهای EMC: شامل محافظت در برابر تخلیه الکترواستاتیکی (ESD) و شوک الکتریکی.
سایر اطلاعات
لوازم جانبی: نصب با اتصالات دارای تاییدیه 3-A برای صنایع غذایی.
عمر مفید: MTTF معادل 271 سال.
توجه: این محصول برای پروژه‌های جدید توصیه نمی‌شود.
بسته‌بندی: 1 عدد در هر بسته.
ارتباط الکتریکی: کانکتور M12 با پین‌های آبکاری‌شده طلا برای ارتباط پایدار.
