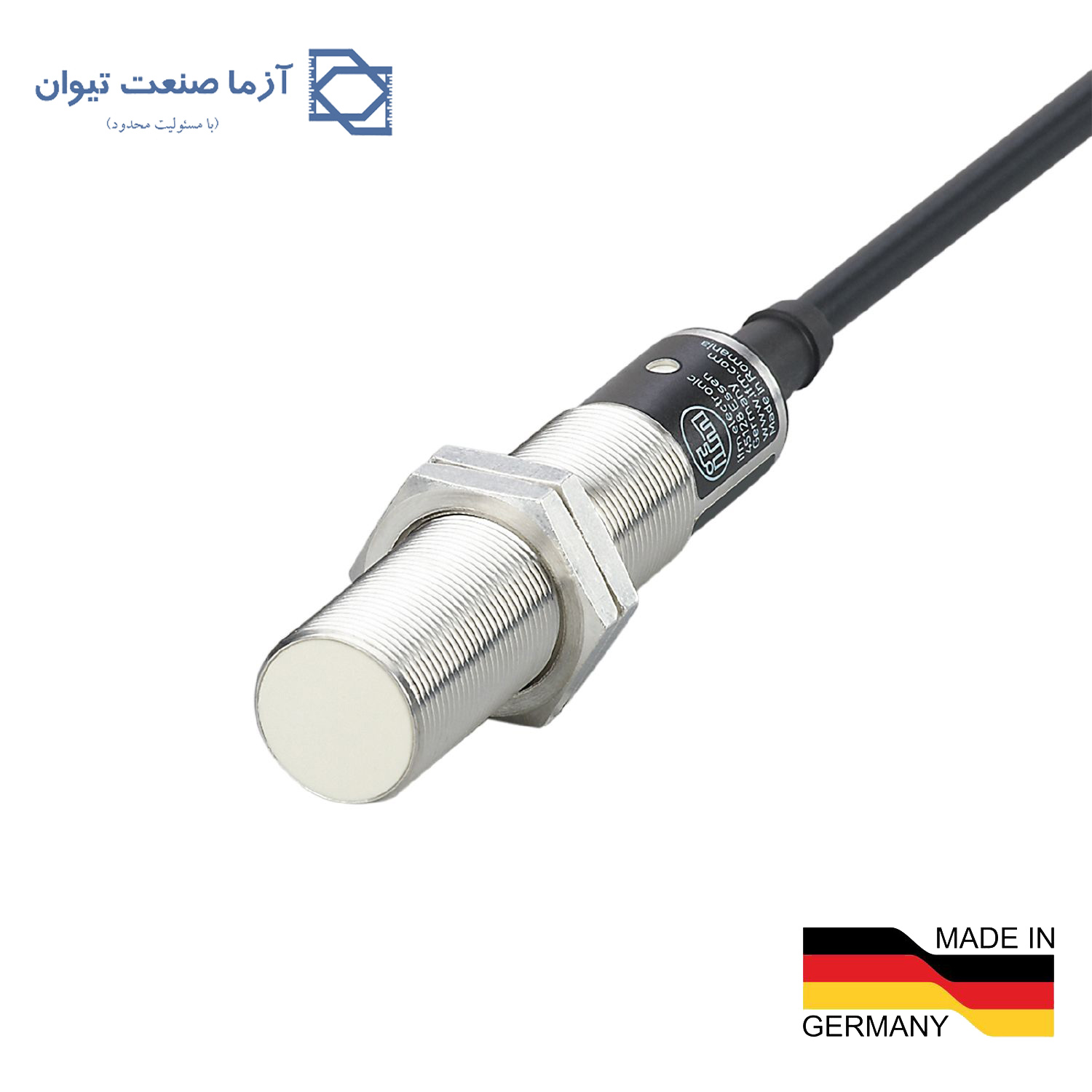

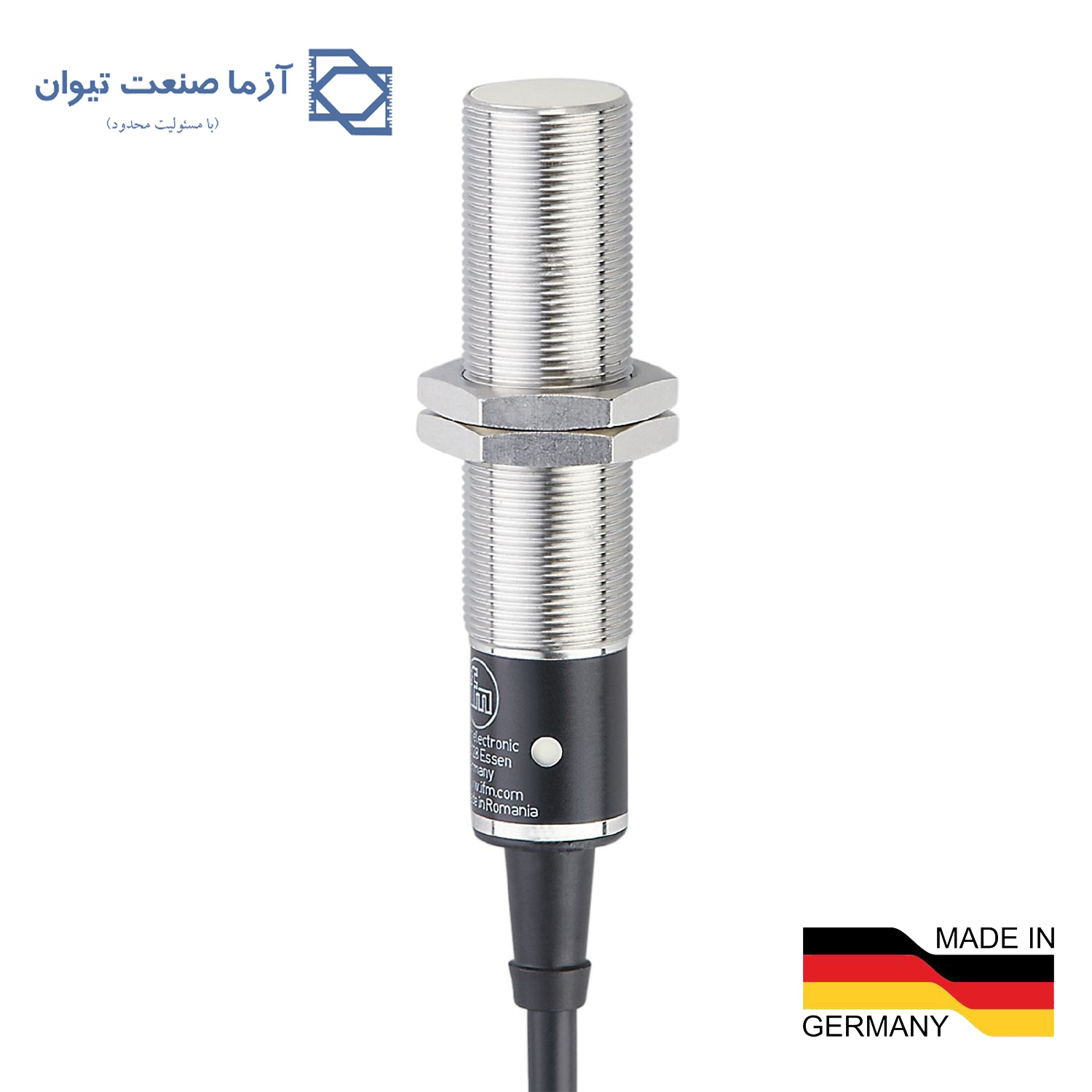

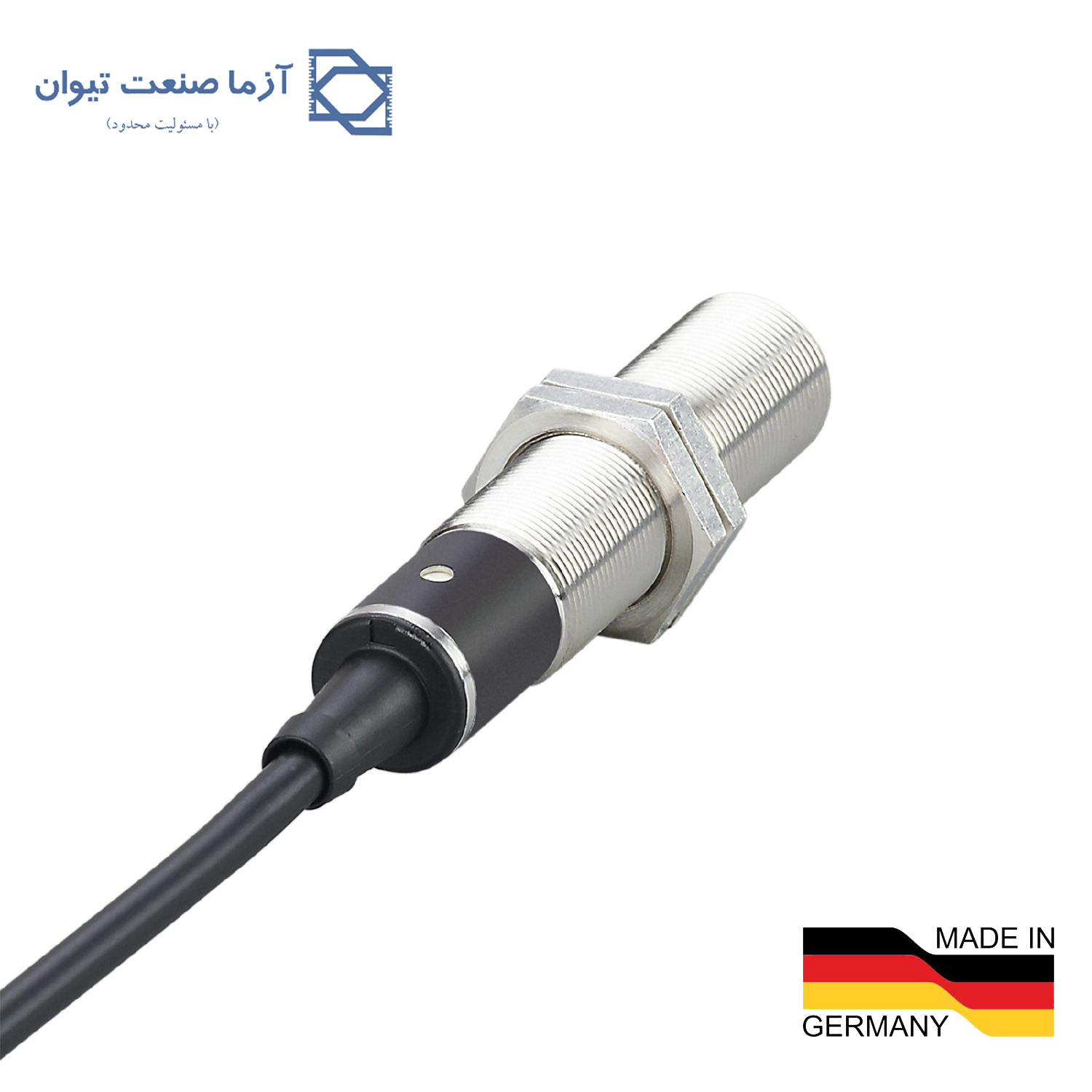

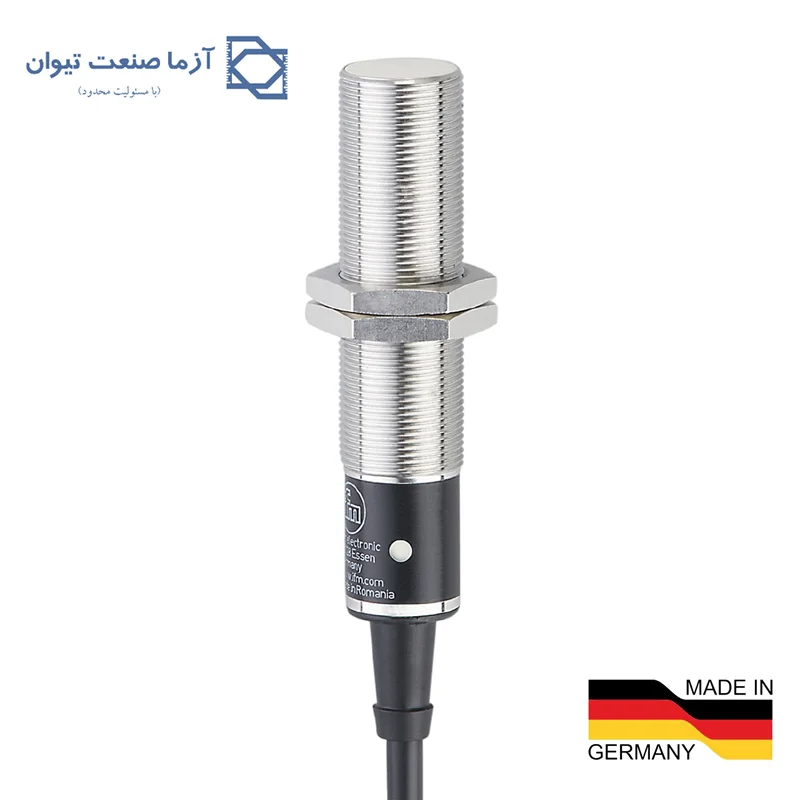

سنسور القایی IFM مدل IG0011
IGA2005-ABOA
محصولات مرتبط
- قابلیت کار در بازه وسیع ولتاژ کاری (20 تا 250 ولت AC/DC).
- خروجی دو سیمه با عملکرد NO (نرمال باز).
- مناسب برای دماهای محیطی بین -25 تا 80 درجه سانتی‌گراد.
- بدنه فلزی مقاوم برای کاربردهای صنعتی.
- تشخیص موقعیت یا حضور اجسام فلزی در خطوط تولید و فرآیندهای صنعتی.
- کنترل و پایش وضعیت ماشین‌آلات سنگین.
- مناسب برای محیط‌های صنعتی سخت که نیاز به مقاومت بالا در برابر شوک، لرزش، گردوغبار و رطوبت دارند.
ویژگی های کلیدی
برد تشخیص: 5 میلی‌متر.
نوع بدنه: رزوه‌ای از جنس فلز با ابعاد M18 x 1، طول 80 میلی‌متر.
اتصال الکتریکی: کابل 2 متری PVC با مقطع 2 × 0.5 میلی‌متر مربع.
محافظت: IP67 برای مقاومت در برابر گردوغبار و رطوبت.
نمایش وضعیت: LED زرد برای نمایش وضعیت سوئیچینگ.
مشخصات فنی
داده‌های الکتریکی: ولتاژ کاری: 20...250 ولت AC/DC.
حداکثر افت ولتاژ خروجی: DC: 6 ولت. ، AC: 6.5 ولت.
حداقل جریان بار: 5 میلی‌آمپر.
جریان نشتی: 250 ولت AC: 2.5 میلی‌آمپر. ،110 ولت AC: 1.3 میلی‌آمپر.
24 ولت DC: 0.8 میلی‌آمپر.
جریان دائمی خروجی:
AC: 250 میلی‌آمپر (350 میلی‌آمپر تا 50 درجه سانتی‌گراد).
DC: 100 میلی‌آمپر.
فرکانس سوئیچینگ:
AC: 25 هرتز.
DC: 50 هرتز.
حفاظت‌ها:
فاقد حفاظت اتصال کوتاه و اضافه‌بار.
نیاز به فیوز مینیاتوری (حداکثر 2 آمپر).
ویژگی های عملکردی
برد واقعی تشخیص: 5 میلی‌متر ±10%.
فاصله عملکرد: 0 تا 4.05 میلی‌متر.
دقت: هیسترزیس: 1 تا 15 درصد از برد تشخیص.
انحراف نقطه سوئیچ: ±10%.
فاکتور های تصحیح برای مواد مختلف
استیل: 1.
استیل ضدزنگ: 0.7.
برنج: 0.4.
آلومینیوم: 0.3.
مس: 0.2.
شرایط عملیاتی
دمای محیط: -25...80 درجه سانتی‌گراد.
حفاظت EMC:
ایمن در برابر تخلیه الکترواستاتیکی (ESD) تا 4 کیلوولت.
مقاوم به تشعشعات HF تا 3 ولت/متر.
مقاوم به شوک الکتریکی (Burst) تا 2 کیلوولت.
عمر مفید (MTTF): 609 سال.
مشخصات مکانیکی
وزن: 155.9 گرم.
جنس بدنه:
بدنه: برنج با روکش برنز سفید.
صفحه تشخیص: PBT.
پنجره LED: PBT.
نصب: به صورت Flush (هم‌سطح).
گشتاور نصب: حداکثر 23 نیوتن‌متر.
